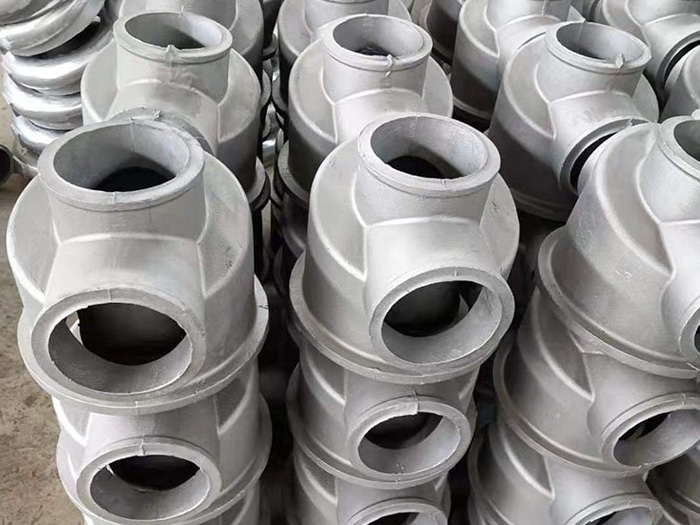

鋁合金壓鑄件是一種壓力鑄造的零件，是使用裝好鑄件模具的壓力鑄造機械壓鑄機，將加熱為液態的鋁或鋁合金澆入壓鑄機的入料口，經壓鑄機壓鑄，鑄造出模具限制的形狀和尺寸的鋁零件或鋁合金零件，這樣的零件通常被叫做鋁壓鑄。
鋁合金壓鑄零件優點：（1）可以制造形狀復雜、輪廓清晰、薄壁深腔的金屬零件。因為熔融金屬在高壓高速下保持高的流動性，因而能夠獲得其他工藝方法難以加工的金屬零件。
（2）壓鑄件的尺寸精度_高，可達IT11—13級，有時可達IT9級，表面粗糙度達Ra0.8—3.2um，互換性好。
（3）材料利用率高。由于壓鑄件的精度_高，只需經過少量機械加工即可裝配使用，有的壓鑄件可直接裝配使用。其材料利用率約60%--80%，毛坯利用率達90%。
（4）生產效率高。由于高速充型，充型時間短，金屬業凝固迅速，壓鑄作業循環速度快。在各種鑄造工藝中，壓鑄方法生產率**，適合大批量生產。
（5）方便使用鑲嵌件。易于在壓鑄模具上設置定位機構，方便嵌鑄鑲嵌件，滿足壓鑄件局部特殊性能要求。
鋁合金壓鑄件表面處理分為前處理和后處理，前處理是為了去除表面氧化皮、油污，增加后處理附著力及提高外觀效果。
鋁合金壓鑄件表面前處理*常用的有拋丸、噴砂和磷化3種，后處理一般使用噴涂、氧化、電鍍、電泳4種。其他的表面處理方法因成本的原因，只應用于有特殊要求的產品上。
從成本方面進行選擇，前處理依次為拋丸→噴砂→磷化→拋光，噴涂→電泳→氧化→電鍍。磷化后只能進行噴涂、電泳，不能再做氧化、電鍍處理。
從裝飾和防腐方面進行選擇，前處理依次為拋光→磷化→噴砂→拋丸，氧化→電鍍→噴涂→電泳。
汽車發動機殼體一般采用拋丸→噴涂處理。
鋁合金壓鑄零件表面前處理方法：
1、手工處理：
如刮刀、鋼絲刷或砂輪等。用手工可以除去工件表面的銹跡和氧化皮，但手工處理勞動強度大、生產效率低，質量差，清理不全。
2、化學處理：
主要是利用酸堿性或堿性溶液與工件表面的氧化物及油污發生化學反應，使其溶解在酸性或堿性的溶液中，以達到去除工件表面銹跡氧化皮及油污，再利用尼龍制成的毛刷輥或不銹鋼絲（耐酸堿溶液制成的鋼絲刷輥清掃干凈便可達到目的?；瘜W處理適應于對薄板件清理，但缺點是：若時間控制不當，即使加緩蝕劑，也能使鋼材產生過蝕現象，對于_復雜的結構件和有孔的零件，經酸性溶液酸洗后，浸入縫隙或孔穴中的余酸難以全清理，若處理不當，將成為工件以后腐蝕的隱患，且化學物易揮發，成本高，處理后的化學排放工作難度大，若處理不當，將對環境造成嚴重的污染。隨著人們環保意識的提高，此種處理方法正被機械處理法取代。
3、機械處理法：
主要包括鋼絲刷輥拉絲法，機械拋光法、噴丸法。
a、鋼絲刷輥拋光法也是刷輥在電機的帶動下，刷輥以與軋件運動相反的方向在板帶的上下表面高速旋轉刷去氧化皮。刷掉的氧化皮采用封閉循環冷卻水沖洗系統沖掉。
b、 機械拋光是靠切削、材料表面塑性變形去掉被拋光后的凸部而得到平滑面的拋光方法，一般使用油石條、羊毛輪、砂紙等，以手工操作為主，特殊零件如回轉體表面，可使用轉臺等輔助工具，表面質量要求高的可采用chao精研拋的方法。chao精研拋是采用特制的磨具，在含有磨料的研拋液中，緊壓在工件被加工表面上，作高速旋轉運動。利用該技術可以達到Ra0.008μm的表面粗糙度。
c、噴丸分為拋丸和噴砂：
用鋼丸或砂粒進行表面處理，打擊力大，清理效果明顯。但拋丸對薄板工件的處理，容易使工件變形，且鋼丸打擊到工件表面（無論拋丸或噴丸）使金屬基材產生變形，由于Fe304和FE203沒有塑性，破碎后剝離，而油膜與其材一同變形，所以對帶有油污的工件，拋丸、噴砂無法全清理油污。在現有的工件表面處理方法中，清理效果**的還數噴砂清理。噴砂適用于工件表面要求_高的清理。噴砂過程中產生大量的矽塵無法清理，嚴重影響操作工人的健康并污染環境。
