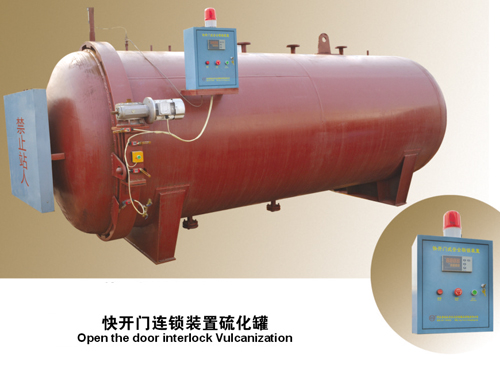

快開門聯鎖裝置硫化罐安裝說明
1、測量容器殼體齒圈的內齒面距密封面距離的1/2處到釜體斷面的實際尺寸，在齒圈處壁上畫安全銷縱中心線。
2、將壓力容器的快開門裝置關好，使其處于鎖緊閉合到位，確認鎖緊及開啟方向，按《安全聯鎖裝置安裝圖》規定，在外齒圈鎖緊時的前進方向，距殼體內齒圈前端7-10mm在齒圈上畫安全銷孔橫中心線，兩點交叉處為銷孔圓心。
3、固定磁座鉆，鉆安全銷孔。
4、安裝執行器要銷在孔內自由出入，并用焊條電弧焊將執行器與外齒圈可靠點焊成一體。
5、在進料門一端點焊“執行器（1）”，在出料門一端點焊“執行器（2）”。在進料端原氣壓表處加裝一只四分四通，四通兩則分別安裝普通氣壓表和電接點壓力表，中間接余壓指示電磁閥。
6、將聯鎖裝置控制器可靠固定在容器進料端“執行器（1）”處附近便于操作的墻壁上，按產品接線圖依次連接各部件之間的連接導線，導線好固定在鋼絲拉線上，防止受熱熔壞。
快開門聯鎖裝置硫化罐調 試
1、接通電源，用手動調整電接點壓力表指針，分別接零壓、有壓、超壓報警等功能，對聯鎖裝置進行冷態調試，看是否能按預定值、預定時間完成規定動作。在對電接點壓力表進行調試。“零壓”定位為重要，以容器泄壓且“零壓”指示燈亮無頻閃為準，嚴禁“零壓”調整過高，帶壓開門。
2、
快開門聯鎖裝置硫化罐當冷態調試合格后，待用戶全部系統安裝結束，進行熱態試運行時，調試人員應對安全聯鎖裝置進行一次正常運行狀態下的熱態試驗。熱態試驗時應對該裝置應具備的安全性能逐項進行試驗。
